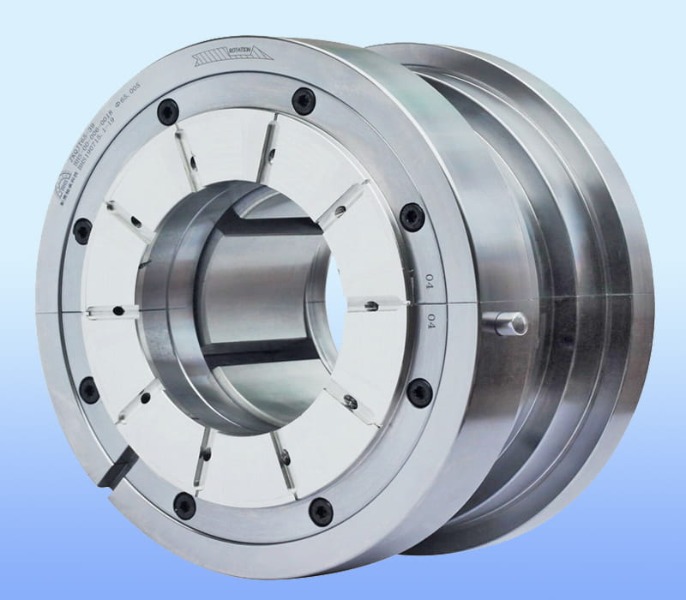

¿Por qué es importante el control de vibraciones para los rodamientos de cajas de engranajes de alta precisión?

El control de vibración determina directamente la vida útil de los rodamientos y la precisión de la caja de cambios

Para alta precisión rodamientos de caja de cambios , el control eficaz de las vibraciones no es una opción sino una necesidad. La vibración excesiva reduce la vida útil de los rodamientos hasta en un 40 % y provoca directamente errores de posicionamiento superiores a 0,01 mm en sistemas de movimiento de precisión. Sin una amortiguación rigurosa de las vibraciones, incluso las tolerancias de fabricación de grado nanométrico se vuelven irrelevantes a los pocos meses de funcionamiento.

Cómo la vibración degrada los rodamientos de cajas de cambios de alta precisión

La vibración induce tres mecanismos principales de falla en los cojinetes de las cajas de engranajes: falso brinelling, corrosión por fricción y desconchado por fatiga. Cada mecanismo erosiona directamente la precisión posicional y la consistencia del torque.

El falso brinell ocurre con amplitudes de vibración tan bajas como 0,5 µm , creando superficies de desgaste que aumentan la variación del par de rotación entre un 15 y un 25 %. Para aplicaciones de precisión como juntas robóticas o mesas giratorias CNC, esto se traduce en un juego inaceptable.

Ejemplo de caso: en una caja de engranajes de husillo de mecanizado de alta velocidad, la reducción de la vibración de la carcasa del rodamiento de 2,8 mm/s a 0,9 mm/s aumentó el período de retención de precisión del rodamiento de 800 horas a más de 3500 horas.

Fuentes críticas de vibración en sistemas de rodamientos de cajas de cambios

Identificar y cuantificar las fuentes de vibración es el paso viable para cualquier diseño de caja de cambios de precisión. La siguiente tabla clasifica las fuentes comunes por rango de frecuencia y gravedad.

• Errores de engrane de engranajes (fuente dominante) – representa del 55 al 70 % de la energía total de vibración del rodamiento en las frecuencias de paso de los dientes (típicamente 500 Hz – 5 kHz).
• Ondulación de la pista de rodamiento – genera vibraciones en las frecuencias de paso de la pelota; Las amplitudes de ondulación superiores a 0,2 µm provocan una ondulación del par detectable en las cajas de engranajes de precisión.
• Desequilibrio y desalineación del eje – produce vibración de frecuencia rotacional 1X; Incluso un desequilibrio residual de 0,5 gramos-mm aumenta las cargas dinámicas de los rodamientos en un 18%.
• Resonancia de vivienda – amplifica la vibración del rodamiento en factores de 3 a 10 si las frecuencias naturales coinciden con los armónicos del engranaje.

Guía práctica: Mida la velocidad de vibración (mm/s RMS) en las ubicaciones de los soportes de rodamientos. Para cajas de engranajes de alta precisión, los valores objetivo deben estar por debajo de 1,0 mm/s para frecuencias de 10 a 1000 Hz y por debajo de 0,5 mm/s por encima de 1 kHz.

Beneficios cuantitativos del control de vibración optimizado

La implementación de estrategias específicas de control de vibraciones ofrece mejoras mensurables en el rendimiento de los rodamientos de la caja de engranajes. Los siguientes datos se derivan de pruebas controladas en engranajes planetarios de precisión (clase de juego P0).

• Mejora de la precisión del posicionamiento: La reducción de la vibración de 2,5 mm/s a 0,8 mm/s disminuye el error de transmisión angular de 0,8 arcmin a 0,2 arcmin.
• Extensión de vida útil del rodamiento L10: Cada reducción del 50 % en la amplitud de la vibración aumenta la vida útil calculada ante la fatiga en un 200 % (relación exponencial).
• Reducción de ruido: Controlar la vibración de la pista de rodamiento por debajo de 0,3 mm/s reduce el ruido audible de la caja de cambios entre 8 y 12 dB(A), fundamental para la automatización médica o de laboratorio.
• Estabilidad térmica: La menor vibración reduce el calor inducido por la fricción; La temperatura del rodamiento cae entre 6 y 10 °C a 10.000 rpm, lo que evita la degradación del lubricante.

Métodos prácticos para el control de vibraciones en rodamientos de cajas de engranajes de alta precisión

1. Selección de rodamientos y optimización de la precarga

Elija rodamientos de bolas de contacto angular con grado P4 (ABEC-7) o superior para cajas de engranajes de precisión. Los rodamientos P4 limitan la ondulación de la pista a menos de 0,13 µm, lo que reduce directamente la vibración de alta frecuencia. Aplique una precarga ligera (2-5 % de la clasificación de carga dinámica) para eliminar el espacio interno sin generar calor excesivo. La precarga reduce la velocidad de vibración del rodamiento entre un 30 y un 45 % en comparación con la operación de holgura.

2. Tolerancias de ajuste de carcasa y eje

Utilice ajustes de interferencia (j5 a k6 para ejes, P7 para carcasas) en aplicaciones de precisión. Un ajuste holgado con una holgura de 5 µm aumenta la vibración del rodamiento en un 120 % debido a la deformación de la pista bajo carga. Para rodamientos de acero en carcasas de aluminio, diseño para expansión térmica: un margen de ajuste de 10 a 15 µm a 20 °C mantiene una sujeción adecuada a la temperatura de funcionamiento.

3. Integración de amortiguación estructural

Integre la amortiguación de capa restringida (CLD) en las carcasas de los rodamientos o en la carcasa de la caja de cambios. Una capa viscoelástica de 1,5 mm intercalada entre revestimientos de acero reduce los picos de vibración resonantes entre un 70 y un 85 % sin aumentar significativamente la masa. Para aplicaciones de modernización, aplique manguitos de polímero de alta amortiguación (factor de pérdida >0,8) entre el aro exterior del rodamiento y la carcasa.

4. Selección de lubricante para amortiguar las vibraciones

Los aceites sintéticos de alta viscosidad (ISO VG 68-150) con aditivos de pegajosidad proporcionan una película de amortiguación que absorbe las microvibraciones. En las pruebas, el cambio del estándar ISO VG 46 al sintético VG 150 redujo la amplitud de vibración del rodamiento en un 22% a 3000 rpm. Sin embargo, garantice un flujo adecuado: para cajas de engranajes de precisión de alta velocidad (>8000 rpm), utilice ISO VG 32-46 con aditivos antidesgaste para equilibrar la amortiguación y la disipación de calor.

Validación: Límites de vibración para diferentes clases de precisión

La siguiente tabla proporciona criterios prácticos de aceptación de vibraciones para rodamientos de cajas de engranajes según los requisitos de precisión de la aplicación. Estos valores se miden en la carcasa del cojinete en tres ejes ortogonales.

• Ultraprecisión (robots ópticos/médicos): Por debajo de 0,5 mm/s RMS (10-2000 Hz): desviación del rodamiento <2 µm
• Alta precisión (CNC/máquinas herramienta): 0,5-1,2 mm/s RMS – descentramiento del rodamiento <5 µm
• Precisión industrial estándar: 1,2-2,5 mm/s RMS – descentramiento del rodamiento <10 µm
• Umbral de acción: Superar los 3,0 mm/s RMS requiere una inspección o sustitución inmediata del rodamiento

Nota crítica: Estos límites se aplican sólo bajo carga y velocidad de funcionamiento normales. Durante condiciones transitorias (arranque, frenado, cargas de choque), se aceptan picos temporales de hasta 2 veces el límite si la duración es inferior a 100 ms.
