Señales de daño en los cojinetes de almohadillas basculantes que no debe ignorar

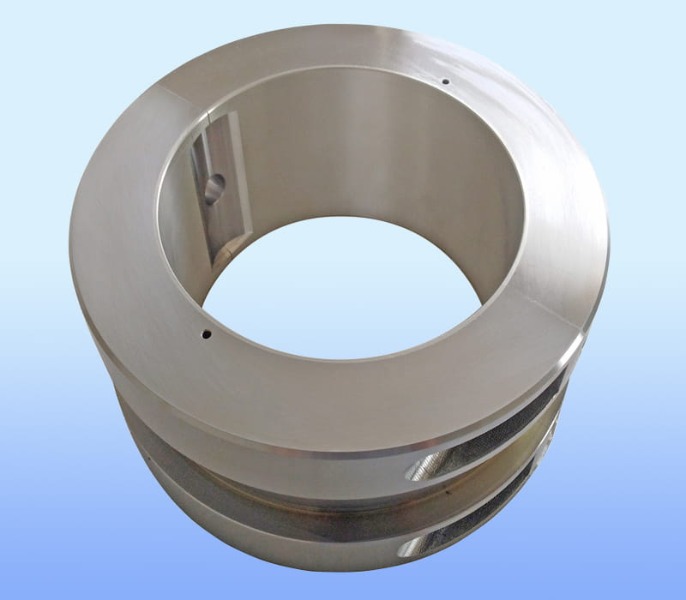

Cojinetes basculantes Son componentes críticos en maquinaria rotativa de alta velocidad, como turbinas de vapor, compresores de gas y grandes motores eléctricos. Su capacidad para proporcionar un rendimiento rotordinámico estable y adaptarse a la desalineación los hace indispensables en la industria moderna. Sin embargo, como cualquier componente de precisión, los cojinetes de almohadilla basculante son susceptibles de dañarse con el tiempo. Ignorar las primeras señales de advertencia puede provocar fallos catastróficos en los equipos, tiempos de inactividad no planificados y reparaciones costosas.

Comprender el principio operativo

Antes de identificar los modos de daño, es útil recordar cómo funcionan los cojinetes de almohadillas basculantes. Cada almohadilla gira de forma independiente, lo que permite la formación de una cuña hidrodinámica independientemente de la dirección de la carga o la velocidad del eje. Este diseño minimiza la rigidez del acoplamiento cruzado y prácticamente elimina la inestabilidad del remolino de aceite. Sin embargo, la propia complejidad que les otorga desempeño también introduce múltiples mecanismos de falla. Es esencial reconocer la distinción entre patrones de desgaste normales y daños críticos.

Signos visuales y físicos de desgaste

El método de diagnóstico accesible sigue siendo la inspección visual durante el mantenimiento programado. Al examinar los cojinetes de cojinetes basculantes, varios signos físicos exigen atención inmediata.

Anomalías en la superficie de la almohadilla

La capa Babbitt (metal blanco) en la superficie de la almohadilla es la línea de defensa. Cualquiera de las siguientes anomalías indica daño progresivo:

Entre estos, el agrietamiento y las manchas son particularmente peligrosos porque se propagan rápidamente bajo operación continua. Una sola almohadilla con mucha suciedad puede transferir residuos a las almohadillas adyacentes, provocando fallas en cascada.

Daño por pivote y respaldo

Los cojinetes de almohadilla basculantes dependen del movimiento de pivote libre. Si el pivote (de tipo esférico o cilíndrico) muestra aplanamiento, formación de brillo o corrosión, la almohadilla no puede alinearse correctamente. Una almohadilla atascada pierde su ventaja hidrodinámica, lo que provoca una distribución desigual de la carga y un sobrecalentamiento localizado. Inspeccione los puntos de pivote para:

• Marcas de hendiduras por impactos repetidos.
• Pérdida de curvatura original.
• Decoloración por calentamiento por fricción
• Cualquier signo de corrosión por contacto (polvo marrón rojizo)

Señales térmicas detectadas durante la operación

Muchos mecanismos de daño en los cojinetes de patines basculantes se originan por anomalías térmicas. Los sistemas modernos de monitoreo de condición pueden capturar estos signos antes de que ocurran daños visibles.

Extensión inusual de la temperatura de la almohadilla

En un rodamiento sano, todas las pastillas funcionan dentro de un rango de temperatura cercano bajo una carga constante. Una sola almohadilla que muestra una temperatura de 5 a 8 °C por encima de sus vecinas sugiere una sobrecarga localizada o una toallita en desarrollo. Por el contrario, una almohadilla más fría que otras podría descargarse debido a una desalineación o a un pivote atascado. Tendencias récord de temperatura en lugar de valores absolutos: un aumento gradual en una plataforma durante semanas a menudo precede al fallo.

Fluctuaciones rápidas de temperatura

Si las temperaturas de las pastillas oscilan más de ±3°C en cuestión de minutos sin cambios de carga, se sospecha inestabilidad de la película de aceite o aleteo incipiente de las pastillas. Esto es especialmente común en cojinetes de almohadillas basculantes con cargas ligeras, donde las pastillas pueden “traquetear” contra el pivote. Si no se aborda, esto provoca un desgaste por fricción en el pivote y una eventual pérdida de la posición de la pastilla.

Mapeo térmico de la carcasa del rodamiento

El uso de imágenes térmicas en soportes de rodamientos puede revelar puntos calientes. Si bien es normal que se genere algo de calor, una zona caliente localizada alineada con una almohadilla indica una fricción excesiva en esa almohadilla. Compare los patrones térmicos de rodamientos idénticos: el calentamiento asimétrico es una señal de alerta confiable.

Firmas de vibración de daños en los cojinetes de almohadillas basculantes

Podría decirse que el análisis de vibraciones es una herramienta poderosa para detectar daños tempranos en rodamientos de pastillas basculantes sin interrumpir la producción. Los patrones de frecuencia específicos corresponden a distintos modos de falla.

Actividad subsincrónica

Una de las principales ventajas de los cojinetes de almohadilla basculante es su resistencia al remolino de aceite. Si observa un fuerte componente de vibración entre 0,4 y 0,48 veces la velocidad de funcionamiento, no se trata del clásico remolino de aceite, pero podría indicar:

• Vibración de las pastillas debido a una precarga insuficiente
• Ajuste de pivote suelto que permite el salto de pad
• Problemas de holgura en la carcasa del rodamiento

La vibración subsincrónica persistente por encima de 0,1 pulgadas/segundo de velocidad máxima justifica una inspección. No lo descarte como “normal” para este tipo de rodamiento: los rodamientos con almohadilla basculante en buen estado funcionan con una energía subsincrónica muy baja.

Picos sincrónicos y armónicos

Una vibración que aumenta 1 veces la velocidad de carrera puede deberse a daños en la superficie de la almohadilla que crean un punto alto localizado. Por ejemplo, una pequeña grieta en la superposición de Babbitt puede causar un roce por revolución cada vez que el eje pasa por esa almohadilla. De manera similar, aparecen armónicos 2× o 3× cuando la película de aceite se vuelve no lineal debido al desgaste de la pastilla o al daño del pivote.

Explosión de alta frecuencia

Los estallidos aleatorios de vibración de alta frecuencia (a menudo por encima de 1000 Hz) sugieren un contacto intermitente de metal con metal. Esto es común en cojinetes de almohadilla basculante con pérdida Babbitt severa donde el respaldo de acero hace contacto con el eje. Estas señales a menudo se pasan por alto si el sistema de vibración se configura solo con una tendencia de amplitud general.

Hallazgos del análisis de lubricantes

El análisis del aceite proporciona evidencia indirecta pero poderosa del desgaste interno. No limite las pruebas al recuento de partículas; apunte a indicadores específicos para cojinetes de almohadillas basculantes.

Partículas de Babbitt

El estaño, el cobre y el antimonio son los elementos principales del babbitt a base de estaño. Un aumento repentino de estos metales, especialmente en partículas de más de 10 micrones, indica un desgaste activo de las pastillas. Comparar con los valores de referencia; cualquier duplicación por encima de las 100 horas de funcionamiento es significativa. Tenga en cuenta que las partículas de Babbitt son blandas y, a menudo, aparecen como escamas planas y plateadas al microscopio.

Oxidación y Barniz

La degradación del lubricante relacionada con el calor produce barniz y lodos. Los cojinetes de pastillas basculantes con flujo inadecuado o holgura excesiva generan puntos calientes localizados que oxidan el aceite cercano. Los valores altos de colorimetría del parche de membrana (MPC) (>20) o la presencia de depósitos marrones en superficies más frías sugieren deterioro térmico avanzado. El barniz también puede hacer que las almohadillas se peguen, creando un circuito de retroalimentación que acelera el daño.

Contaminación de agua y partículas

El agua por encima de 500 ppm reduce drásticamente la capacidad de carga de la película de aceite, lo que acelera la fatiga del Babbitt. Mientras tanto, las partículas duras (sílice de los sellos, hierro de otros componentes) se incrustan en la superficie de la almohadilla, creando protuberancias contraproducentes que desgastan el eje. La ferrografía de rutina puede distinguir entre desgaste por corte (partículas con bordes afilados) y desgaste por deslizamiento (partículas redondeadas).

Cambios en los parámetros operativos que indican daños

A veces, los daños en los cojinetes de las pastillas basculantes se revelan a través de cambios en el comportamiento de la máquina en lugar de mediciones directas.

Mayor par de arranque

Si la máquina requiere un torque superior al normal durante el arranque o la desaceleración, sospeche de interferencia de las pastillas. Una almohadilla hinchada (debido al deslizamiento de Babbitt) o un pivote atascado pueden generar resistencia. Compare la corriente de arranque actual o el par con datos históricos: un aumento del 15 % es un umbral realista para la investigación.

Temperatura de salida de aceite alterada

Bajo carga y velocidad constantes, un rodamiento sano mantiene una temperatura de salida de aceite constante. Un aumento gradual de 3 a 5 °C sin cambios en el ambiente o la carga sugiere un aumento de la fricción dentro del rodamiento. Esto es especialmente notable en rodamientos de almohadillas basculantes con área babbitt perdida, ya que las pastillas restantes soportan más carga.

Patrones de ruido inusuales

Los operadores experimentados pueden detectar daños a través del sonido. Los sonidos de clics o golpecitos a la frecuencia de rotación del eje indican que una almohadilla está floja en su pivote. Un ruido de raspado o roce durante el giro lento (engranaje al girar) indica contacto directo de metal con metal. Los micrófonos ultrasónicos pueden ampliar la audición humana para detectar roces de alta frecuencia que preceden a los ruidos audibles durante semanas.

Resumen de indicadores de daños críticos

Para una referencia rápida, la siguiente tabla consolida las señales urgentes que requieren el apagado inmediato y la inspección de los cojinetes de las almohadillas basculantes.

Medidas proactivas para prevenir fallas catastróficas

Si bien reconocer los signos de daño es fundamental, prevenirlos prolonga la vida útil del rodamiento. Implemente las siguientes prácticas para cojinetes de almohadillas basculantes:

• Mantenga la limpieza del aceite según ISO 16/13/10 o mejor.
• Verifique la precarga y la holgura de la pastilla durante cada revisión.
• Utilice imágenes térmicas trimestralmente para establecer patrones de referencia.
• Datos de tendencia de vibración semanales en lugar de mensuales.
• Nunca exceda la capacidad de carga específica del rodamiento, especialmente durante operaciones transitorias.

Conclusión

Los cojinetes de almohadilla basculante son muy confiables cuando se mantienen dentro de los parámetros de diseño, pero no son inmunes a daños. Los signos analizados (marcas visuales de desgaste, anomalías térmicas, patrones de vibración, cambios de lubricante y cambios operativos) forman un marco de diagnóstico completo. Ignorar cualquier indicador concreto invita a un deterioro progresivo. Por el contrario, el reconocimiento rápido permite una intervención específica, ahorrando semanas de tiempo de inactividad y evitando daños catastróficos al rotor. Para cualquier instalación que opere turbomaquinaria de alta velocidad, capacitar al personal para reconocer estos primeros signos de daño en los cojinetes de las almohadillas basculantes no es opcional; es esencial para la excelencia operativa.
