¿Cómo mejorar la gestión térmica en los rodamientos de cajas de cambios en funcionamiento continuo?

Introducción

En maquinaria industrial, rodamientos de caja de cambios Son componentes cruciales que garantizan un funcionamiento suave al soportar ejes giratorios y reducir la fricción. Sin embargo, en aplicaciones que implican operaciones continuas o de alta carga, los rodamientos de las cajas de engranajes pueden enfrentar desafíos térmicos debido a la fricción generada. El sobrecalentamiento puede provocar fallos prematuros en los rodamientos, lo que compromete el rendimiento de la maquinaria y aumenta los costes de mantenimiento.

Comprensión de los rodamientos de cajas de cambios y la gestión térmica

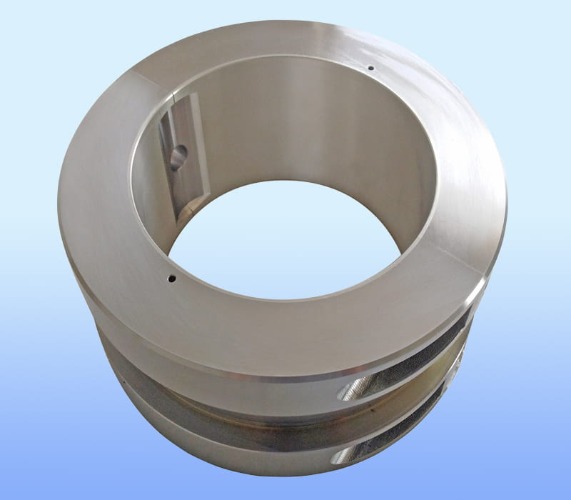

Un cojinete de caja de cambios está diseñado para soportar el eje en equipos giratorios, reducir la fricción y soportar la carga. En funcionamiento continuo, los cojinetes de la caja de cambios soportan importantes tensiones mecánicas, lo que provoca la generación de calor. La gestión térmica eficaz es esencial para mantener la estabilidad del rendimiento del rodamiento.

La gestión térmica en los rodamientos de la caja de cambios implica controlar la temperatura para evitar daños causados ​​por el calor excesivo. Las altas temperaturas pueden hacer que los materiales de los rodamientos se ablanden, lo que provoca desgaste, reducción del rendimiento e incluso fallas totales. Por lo tanto, comprender la importancia de mantener unas condiciones térmicas adecuadas es vital para la longevidad de los rodamientos de las cajas de engranajes.

Factores que afectan la gestión térmica en rodamientos de cajas de cambios

Varios factores afectan el comportamiento térmico de los rodamientos de la caja de cambios:

1. Carga sobre el rodamiento: Cargas más pesadas generan más fricción y, en consecuencia, más calor. Cuanto mayor sea la carga, mayor será la acumulación de calor en el rodamiento.

2. Velocidad de operación: Las velocidades de rotación más altas aumentan la fricción del rodamiento, lo que genera más calor. Los rodamientos utilizados en operaciones de alta velocidad requieren una refrigeración y una disipación de calor más eficientes.

3. Lubricación: Los lubricantes desempeñan un papel clave a la hora de reducir la fricción y, por tanto, controlar el calor. El tipo y la calidad de la lubricación afectan el rendimiento térmico de los cojinetes de la caja de cambios.

4. Materiales de rodamiento: La composición del material del rodamiento afecta su capacidad para soportar altas temperaturas. Los rodamientos fabricados con materiales con mala conductividad térmica tienden a retener el calor, lo que puede provocar un posible sobrecalentamiento.

5. Temperatura ambiente: El entorno influye en la temperatura de la caja de cambios. Las altas temperaturas ambiente pueden limitar la capacidad de los rodamientos para disipar el calor.

Técnicas para mejorar la gestión térmica

Para gestionar eficazmente el calor en los rodamientos de la caja de cambios, se pueden aplicar varias técnicas y estrategias:

Sistemas de lubricación optimizados

La lubricación es la línea de defensa para controlar la fricción y la generación de calor. Un sistema de lubricación optimizado garantiza que los rodamientos reciban una lubricación adecuada, reduciendo el calor causado por la fricción. El tipo de lubricante utilizado, ya sea grasa, aceite o fluidos sintéticos, debe seleccionarse en función de las condiciones de funcionamiento. El monitoreo y reabastecimiento regular de lubricación ayudan a mantener un rendimiento constante y evitar el sobrecalentamiento.

• Circulación de petróleo: Un sistema de circulación forzada de aceite puede ayudar a eliminar el calor generado por los rodamientos. Este sistema bombea aceite a través del rodamiento y la caja de cambios, ayudando en la transferencia de calor y el enfriamiento.

• Lubricantes activados por temperatura: Los lubricantes que se adaptan a los cambios de temperatura también pueden ayudar a proporcionar lubricación en diferentes condiciones de funcionamiento.

Sistemas de enfriamiento efectivos

En aplicaciones de alta velocidad o carga elevada, depender únicamente de la lubricación puede no ser suficiente. A menudo son necesarios sistemas de refrigeración que reduzcan activamente la temperatura en la zona del rodamiento. Los enfoques comunes incluyen:

• Refrigeración por aire: Un método sencillo en el que se hace circular aire alrededor de la caja de cambios para reducir la temperatura. Los ventiladores o conductos de ventilación se utilizan normalmente en entornos industriales.

• Refrigeración líquida: Los sistemas más avanzados implican hacer circular un refrigerante a través de la caja de cambios para absorber y transferir el calor de los rodamientos. Estos sistemas son especialmente útiles en aplicaciones de alta potencia y alta velocidad.

• Intercambiadores de calor: Se pueden instalar intercambiadores de calor para transferir el exceso de calor de los cojinetes a un fluido externo, que luego lo aleja de la caja de cambios.

Aislamiento térmico y escudos térmicos

En los casos en que las temperaturas ambiente sean altas o los sistemas de refrigeración sean insuficientes, el uso de aislamiento térmico puede ayudar. Se pueden colocar materiales aislantes alrededor de la carcasa del cojinete para evitar que fuentes de calor externas afecten a los cojinetes de la caja de cambios.

• Escudos térmicos: Se pueden utilizar escudos térmicos especiales fabricados con materiales con alta resistencia térmica para desviar el calor de las zonas sensibles de los rodamientos.

Selección del material del rodamiento

La elección del material de rodamiento adecuado puede mejorar la gestión térmica de los rodamientos de la caja de cambios. Los materiales con mejor conductividad térmica o resistencia al calor, como rodamientos cerámicos o híbridos, pueden ayudar a reducir la acumulación de calor. El material adecuado garantiza que el calor se distribuya uniformemente por el rodamiento, minimizando el sobrecalentamiento localizado.

Monitoreo y mantenimiento regulares

Es esencial realizar un seguimiento rutinario de la temperatura de la caja de cambios y del rendimiento de los rodamientos. Se pueden instalar sensores de temperatura para detectar calor excesivo. Si las temperaturas exceden los límites recomendados, se puede programar el mantenimiento o el reemplazo antes de que ocurra la falla.

• Termografía infrarroja: La termografía infrarroja sin contacto es un método utilizado para monitorear las variaciones de temperatura de la superficie y detectar puntos calientes en tiempo real.

• Análisis de vibraciones: El calor excesivo puede alterar el comportamiento de los rodamientos, provocando un aumento de las vibraciones. Las herramientas de monitoreo de vibraciones pueden proporcionar señales de advertencia temprana de degradación térmica.

Técnicas Avanzadas: Gestión Térmica Activa

Algunos sistemas modernos incorporan tecnologías de gestión térmica activa, como:

• Enfriamiento electrohidrodinámico: Una técnica que utiliza campos eléctricos para mejorar la tasa de transferencia de calor en el lubricante, mejorando el rendimiento de enfriamiento.

• Materiales de cambio de fase (PCM): Los PCM absorben calor cuando la temperatura excede un cierto umbral y lo liberan una vez que la temperatura baja, proporcionando una solución de gestión térmica autorregulada.

Gestión Térmica en Aplicaciones Especializadas

En aplicaciones de cajas de cambios especializadas, como las de la industria aeroespacial o de maquinaria pesada, se requieren soluciones de gestión térmica más complejas. Estos pueden incluir sistemas avanzados de refrigeración líquida, disipadores de calor mejorados y escudos térmicos integrados que protegen los rodamientos sensibles de las temperaturas.

Métodos comunes de gestión térmica en rodamientos de cajas de cambios

Conclusión

La gestión térmica en los rodamientos de las cajas de engranajes es crucial para mantener el rendimiento, la longevidad y la confiabilidad de la maquinaria industrial en funcionamiento continuo. Al optimizar la lubricación, implementar sistemas de enfriamiento efectivos, elegir los materiales de rodamientos adecuados y mantener una rutina de monitoreo regular, las empresas pueden reducir los riesgos de sobrecalentamiento y garantizar que los rodamientos de las cajas de engranajes funcionen dentro de límites térmicos seguros.

Preguntas frecuentes

1. ¿Cuál es el impacto de las altas temperaturas en los rodamientos de la caja de cambios?
Las altas temperaturas pueden reducir la vida útil de los rodamientos, generar un desgaste excesivo e incluso fallas debido a la degradación del material y al aumento de la fricción.

2. ¿Por qué es importante la lubricación para la gestión térmica de los rodamientos de las cajas de engranajes?
La lubricación reduce la fricción entre las piezas móviles, lo que reduce el calor generado durante el funcionamiento y garantiza un rendimiento más suave.

3. ¿Cuáles son los beneficios de la refrigeración líquida en los rodamientos de las cajas de cambios?
La refrigeración líquida ayuda a transferir el calor de los rodamientos de forma más eficaz, lo que la hace ideal para aplicaciones de alta carga y alta velocidad.

4. ¿Con qué frecuencia se deben inspeccionar los rodamientos de la caja de engranajes para determinar su rendimiento térmico?
Los rodamientos deben inspeccionarse periódicamente para detectar problemas de temperatura y vibración, y se deben realizar comprobaciones al menos una vez al mes para operaciones continuas.

5. ¿Qué materiales de rodamiento existen para la gestión térmica?
Los rodamientos cerámicos o híbridos sirven para la gestión térmica debido a su mayor conductividad térmica y resistencia al calor en comparación con los materiales tradicionales.
