A medida que las energías renovables basadas en inversores desplazan la generación síncrona, la inercia de la red y la intensidad de los cortocircuitos disminuyen. Los condensadores síncronos han pasado de ser una opción de nicho a ser un activo obligatorio para la compensación de potencia reactiva y el soporte de inercia. Sin embargo, cada condensador sigue siendo una máquina rotativa y sus cojinetes son la causa más común de interrupciones no planificadas.
El patrón de fracaso suele ser brutal. Una unidad que pasó las pruebas de aceptación en fábrica puede destruir un cojinete revestido de Babbitt a las pocas horas de la primera sincronización. Dos mecanismos dominan las fallas tempranas: la degradación del lubricante que colapsa la película hidrodinámica y el voltaje del eje que erosiona eléctricamente el revestimiento del rodamiento. Ninguno de los dos aparece en una alarma de vibración estándar hasta que el daño avanza.
Esto es importante porque un rodamiento no es un producto de catálogo. Es un sistema tribológico definido por carga, velocidad, viscosidad del aceite, estrategia de aislamiento y ambiente térmico. Tratarlo como una pieza estándar es la ruta más rápida hacia una interrupción forzada.
Perfil de consecuencias típico: falla del rodamiento para que la unidad se dispare en menos de 30 segundos, tiempo de entrega de reemplazo de 6 a 20 semanas y pérdida de soporte reactivo durante la ventana de mayor demanda.
Los condensadores síncronos se diferencian de los motores ordinarios en la masa del rotor, el funcionamiento continuo a alta velocidad y la presencia de una fuerte atracción magnética axial. Estos factores dictan la arquitectura del rodamiento.

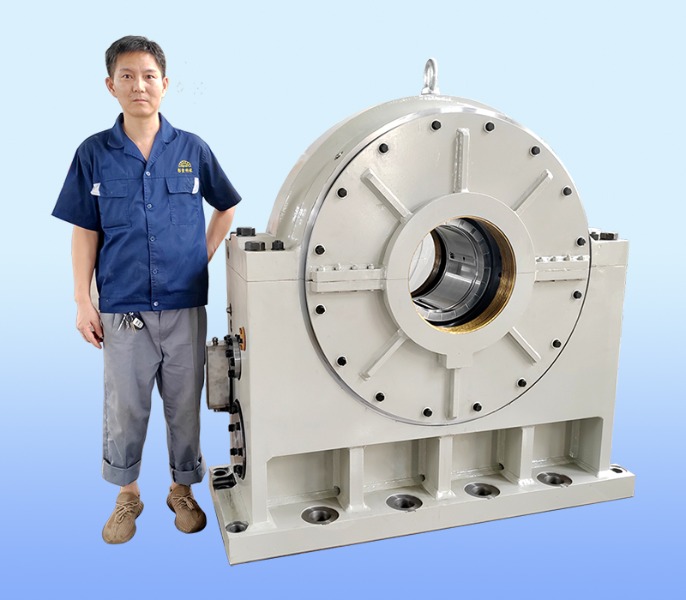

Casi todos los condensadores síncronos horizontales utilizan cojinetes lisos hidrodinámicos. El eje giratorio arrastra el aceite hacia una cuña convergente, generando una película de presión que separa el metal del metal. Este diseño tolera el gran peso del rotor y la tracción magnética radial que aplastaría un rodamiento.
Los parámetros clave incluyen el diámetro del muñón, la relación longitud-diámetro, la holgura, la presión de suministro de aceite y el espesor Babbitt. Un cojinete de fricción de condensador típico funciona con un espesor de película medido en decenas de micrómetros. La pérdida de esa película aunque sea por unos pocos segundos produce contacto directo y un rápido daño al revestimiento.
Los condensadores síncronos verticales dependen de un cojinete de empuje para soportar todo el peso del rotor más la tracción magnética hacia abajo. Un cojinete de empuje con almohadilla basculante es estándar porque se ajusta automáticamente a la carga y la velocidad. La falla de los cojinetes de empuje suele ser catastrófica e inmediata.
Las especificaciones críticas de los rodamientos de empuje incluyen el número de pastillas, la geometría de las pastillas, la carga específica en megapascales, el caudal de aceite y el aumento de temperatura a través de la pastilla. Un error de diseño común es subdimensionar el cojinete de empuje para la atracción magnética real, que es máxima con excitación total.
El voltaje del eje es la diferencia definitoria entre los cojinetes del condensador y los cojinetes de motor ordinarios. Los circuitos magnéticos asimétricos y la excitación estática inducen un voltaje a lo largo del eje. Si ese voltaje se descarga a través del rodamiento, pica el Babbitt y destruye la película de aceite localmente.
La mitigación incluye carcasas de cojinetes aisladas, escobillas de puesta a tierra de ejes y casquillos de cojinetes con revestimiento cerámico. La resistencia de aislamiento de la carcasa del rodamiento debe verificarse durante la puesta en servicio y posteriormente periódicamente.
Se están desarrollando cojinetes magnéticos activos para aplicaciones de condensadores porque eliminan el aceite y el desgaste. Sin embargo, requieren potencia continua, control complejo y cojinetes de aterrizaje de respaldo. En el futuro previsible, la corriente principal seguirá siendo un cojinete confiable de película de aceite con un aislamiento adecuado.
El diagnóstico comienza con la firma del fallo. Tres causas explican la mayoría de las fallas prematuras.
El aceite se oxida, absorbe la humedad y acumula partículas. La viscosidad disminuye, la película se adelgaza y Babbitt comienza a picarse. En un caso de campo, un cojinete de condensador mostró graves cráteres después de sólo 400 horas de funcionamiento porque el aceite se había contaminado con agua durante el almacenamiento. El rodamiento no se había desgastado. Había sido atacado químicamente.
Los indicadores de diagnóstico incluyen cambios en la viscosidad del aceite, aumento del índice de acidez, contenido de agua superior a 200 ppm y presencia de partículas de cobre o estaño en el análisis del aceite.
La erosión eléctrica produce un patrón distintivo: Babbitt helado, picado o marcado por arco, a menudo concentrado en una zona circunferencial. El patrón de daño se puede utilizar para calcular la gravedad del voltaje del eje. Un rodamiento que muestra múltiples cráteres pequeños está experimentando descargas recurrentes. Un rodamiento con una sola área erosionada grande sugiere una corriente sostenida en el eje.
La desalineación del acoplamiento, la pata coja y el desajuste del crecimiento térmico redistribuyen la carga a lo largo de la superficie de apoyo. Un borde de la almohadilla soporta mucha más carga de la diseñada. La película de aceite colapsa localmente, la temperatura aumenta y aparecen grietas por fatiga de Babbitt. Los espectros de vibración muestran armónicos sincrónicos elevados y, a veces, giros de media frecuencia.
| Modo de falla | Firma principal | Tiempo típico hasta el fracaso |
|---|---|---|
| Degradación del lubricante | Análisis de aceite, aumento de temperatura. | Días a semanas |
| Erosión del voltaje del eje | Babbitt sin hueso, lectura de voltaje del eje | Horas a días |
| Desalineación | Armónicos de vibración, dispersión de temperatura de las pastillas | Semanas a meses |
Aquí es donde la ingeniería se une al abastecimiento. El objetivo no es el precio de compra más bajo. Es el costo de ciclo de vida más bajo.
Los cojinetes revestidos Babbitt siguen siendo los predeterminados para aplicaciones de empuje y muñón del condensador. Incrustan partículas, se ajustan a la geometría del eje y toleran desalineaciones menores. Su debilidad es la baja resistencia a la fatiga a altas temperaturas.
Los materiales alternativos incluyen aleaciones de cobre y plomo y cojinetes revestidos de polímero. El cobre-plomo ofrece una mayor resistencia a la fatiga, pero requiere muñones de eje más duros y una mejor filtración. Los revestimientos de polímero resisten la erosión eléctrica pero tienen menor capacidad de carga. La selección depende de la carga, la velocidad y de si el voltaje del eje está completamente controlado.
Las fuentes de suministro globales incluyen grupos de fabricación de rodamientos establecidos en China, India y Europa. Al evaluar los proveedores de rodamientos para condensadores síncronos, confirme si pueden producir a partir de dibujos o si requieren una muestra. La producción personalizada es común para los rodamientos de condensadores porque los tamaños estandarizados rara vez coinciden.
| Tipo de rodamiento | Plazo de entrega estándar | Plazo de entrega personalizado | Referencia de cantidad mínima |
|---|---|---|---|
| Cojinete Babbitt | 4 a 6 semanas | 8 a 12 semanas | 1 a 2 piezas |
| Cojinete de empuje con plataforma basculante | 6 a 8 semanas | 10 a 16 semanas | 1 pieza |
| Alojamiento de rodamiento aislado | 8 a 10 semanas | 12 a 20 semanas | 1 pieza |
Un rodamiento que cuesta un 30 por ciento menos pero que falla dos años antes puede costar diez veces su precio en pérdida de soporte reactivo y logística de emergencia. Evalúe a los proveedores en cuanto a documentación, trazabilidad de materiales, informes de inspección dimensional y experiencia pasada en condensadores.
La vida útil de los rodamientos se determina en el momento de la puesta en servicio y se preserva mediante una operación disciplinada.
Monitoree la temperatura del metal del rodamiento, la temperatura de salida del aceite y la velocidad de vibración. Un aumento de 5 grados Celsius por encima del valor inicial con una carga constante justifica una investigación. Un aumento repentino de la vibración sincrónica indica inestabilidad o desalineación de la película.
Los condensadores enfriados por hidrógeno, por aire y por agua imponen requisitos de rodamiento ligeramente diferentes. Las unidades enfriadas por hidrógeno exigen un sellado de aceite estricto para evitar la entrada de gas. Las unidades enfriadas por agua pueden enfrentar una mayor exposición a la humedad. Las unidades enfriadas por aire son más tolerantes pero aún requieren la viscosidad del aceite correcta para las condiciones ambientales. Almacene al menos un juego completo de cojinetes lisos y un juego de almohadillas de cojinete de empuje por unidad.
Las tres causas principales son la degradación del lubricante que colapsa la película hidrodinámica, el voltaje del eje que erosiona eléctricamente el revestimiento Babbitt y la desalineación que sobrecarga una región del rodamiento. Las causas menos comunes incluyen la contaminación por partículas extrañas y el suministro inadecuado de aceite.
No hay un intervalo fijo. El reemplazo se basa en la condición. Inspeccione los rodamientos en cada interrupción importante. Reemplace cuando Babbitt muestre picaduras, grietas, erosión o cuando el espacio libre exceda el límite del fabricante. Con un buen mantenimiento del aceite y control del voltaje del eje, los rodamientos pueden durar diez años o más.
Los cojinetes lisos personalizados normalmente requieren de 8 a 12 semanas desde la aprobación del dibujo. Los rodamientos de empuje personalizados requieren de 10 a 16 semanas. Las viviendas aisladas pueden tardar de 12 a 20 semanas. Los tamaños estándar se envían en 4 a 8 semanas. Confirme siempre el plazo de entrega por escrito antes de realizar una orden de compra.
Mida el voltaje del eje directamente con una escobilla y un osciloscopio. Inspeccione el Babbitt para detectar una apariencia escarchada o picada concentrada en una zona. Si la resistencia de aislamiento de la carcasa del rodamiento es baja, es probable que la corriente del eje fluya a través del rodamiento.
No. Los cojinetes del condensador están diseñados para una mayor masa del rotor, funcionamiento continuo a alta velocidad, fuerte tracción magnética axial y aislamiento del voltaje del eje. Un cojinete de motor estándar fallará prematuramente en este servicio.
El costo de elegir el rodamiento de condensador síncrono incorrecto no es el precio del rodamiento. Es la interrupción forzosa, el transporte aéreo de emergencia, la pérdida de apoyo reactivo y el riesgo para la estabilidad de la red durante el momento exacto en que el sistema más lo necesita.
Si está buscando rodamientos para un condensador enfriado por hidrógeno, por aire o por agua, solicite una hoja de datos técnicos y una cotización según el plano específico de su máquina. Confirme el grado del material, la clase de aislamiento, el informe dimensional y el tiempo de entrega antes de comprometerse.
